コレット型すり割りタイプ防振ホルダー用をレパートリー化
| 型 式 | H(芯高) | ΦD穴径 | L |
|---|---|---|---|
| CTTH25-40-160L | 25 | 40 | 160 |
| CTTH25-50-200L | 25 | 50 | 200 |
| CTTH25-60-200L | 25 | 60 | 200 |
| CTTH32-40-160L | 32 | 40 | 160 |

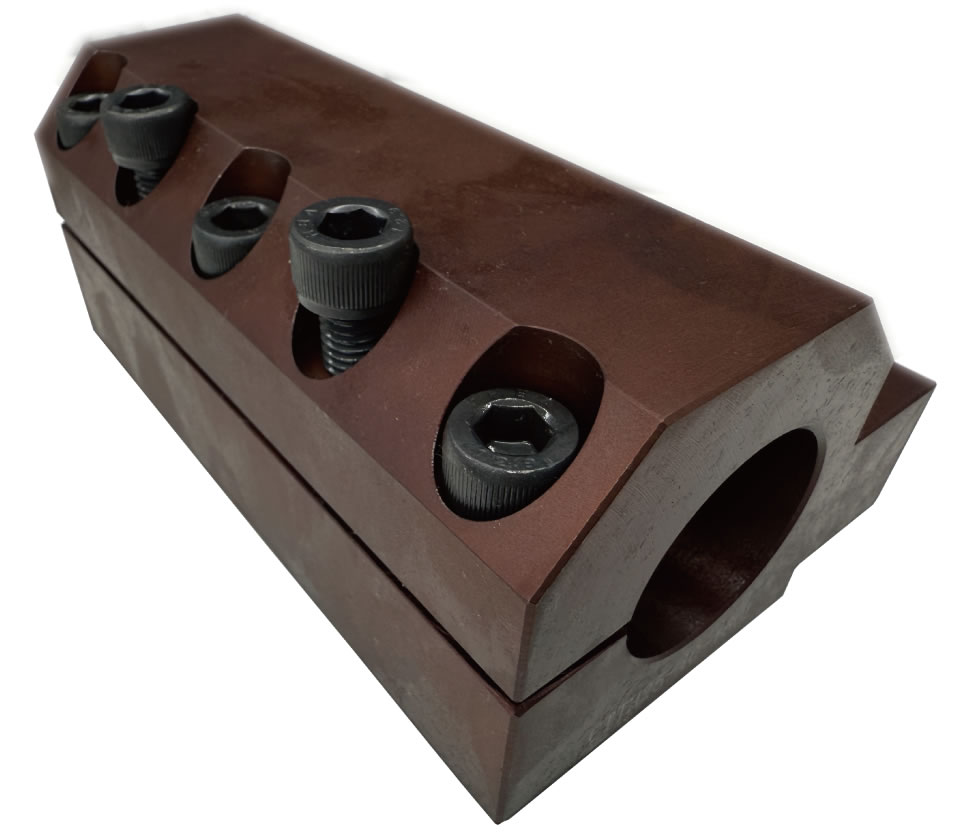

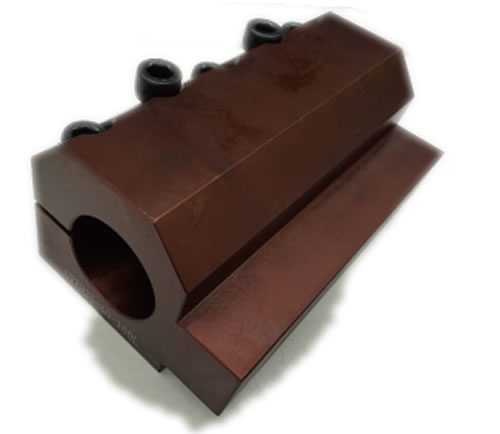

※）匠ブロックGORIはアンチバイブレーションホルダーを直接掴む為のブロックです。
長い突き出しが不要な一般加工でしようされる場合、一般スリーブもご利用は可能です。
■スリーブについては別途スリーブカタログにてご確認下さい
■お使いの汎用旋盤の芯高さをご確認ください（図中H部）
■メーカー、機種、年代により芯高は異なりますのでご注意ください
■ブロックの芯高は、フライス、研削でお客様にて調整が可能です
■スリーブは当社製をマスターとしております
■他社製スリーブで貫通タイプの穴ピッチのあるスリーブは、ピッチをご確認ください
